压电压阻数据协议

caution

在进行解析前，请确保你已经进行了如下处理：

• 如果你正在从设备实时获取硬件数据包，请确保已将字节流数据转换为十进制无符号 int 型（注意每个数据范围为 0~255，而不是 -128~127）。
• 如果你是从情感云管理后台下载的原始数据文件中获取的数据，请先按照不同类型数据包的长度，将其按顺序拆分为若干数据包，再进行解析。

压电压阻数据包格式

一个压电压阻数据包由包序号、压电数据、压阻数据和校验位组成，其中压电数据包括 5 个数据采样点，压阻数据包括 1 个采样点。

包内容	包序号	压电数据 采样点 1	压电数据 采样点 2	压电数据 采样点 2	压电数据 采样点 4	压电数据 采样点 5	压阻数据 采样点	校验位
字节数	2	2	2	2	2	2	2	1

• 数据包长度：15 字节
• 采样率：
  • 压电数据：125 Hz
  • 压阻数据：25 Hz

压电压阻数据解析方法

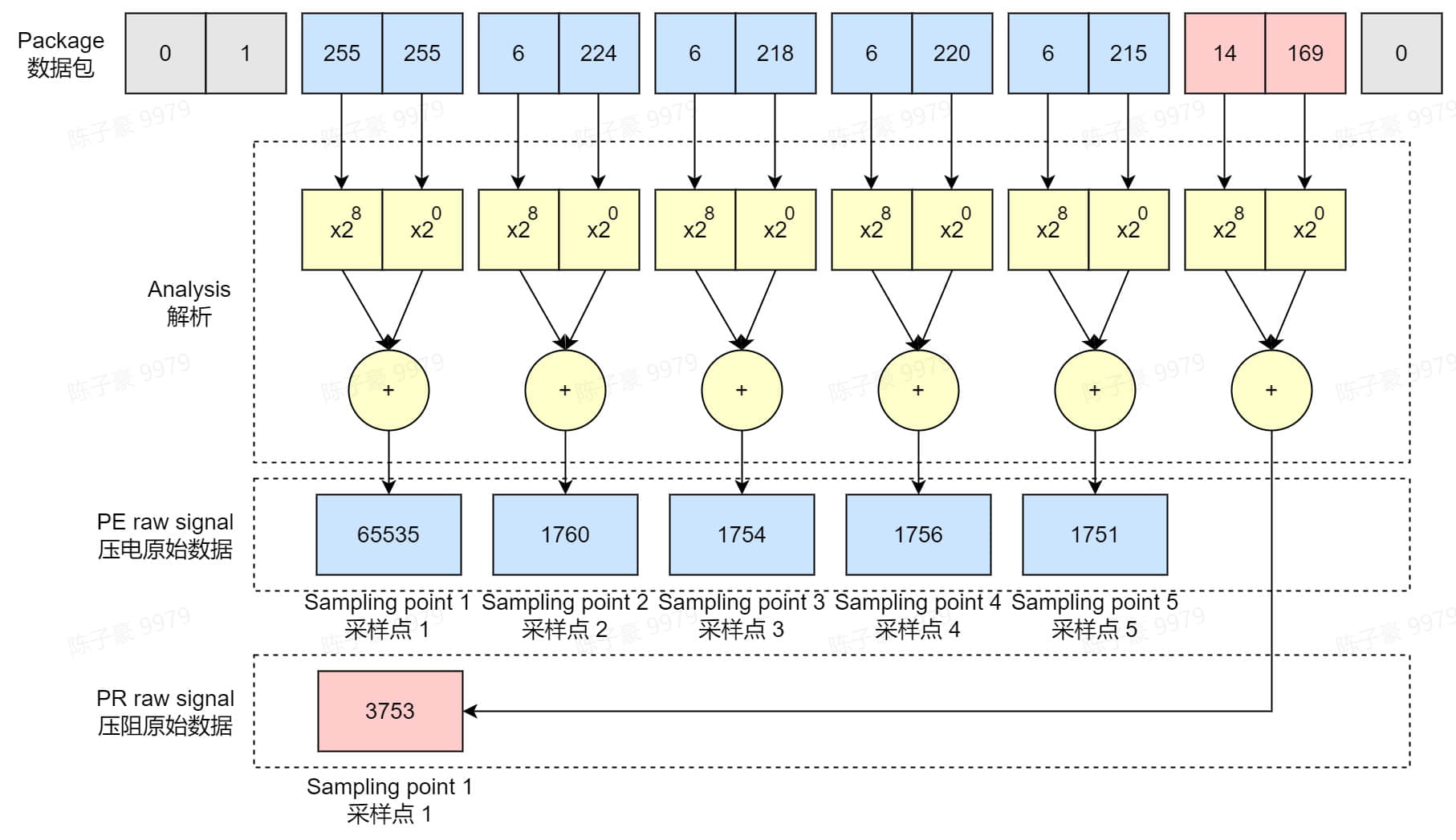

每一个压电数据、压阻数据采样点均由 2 个字节组成，服从大端格式。

由于我们已经将数据包转换为十进制 int 型数据，因此可直接按照下面的方法解析得到每个数据采样点的数值。例如：对于数据包中的 6, 224，其解析值为：$6\times2^{8} + 224\times2^{0} = 1760$。

压电压阻原始信号示例

典型的压电压阻原始信号如下图，由于压电传感器对压力变化十分灵敏，通过压电信号可以反映人体的脉搏波、呼吸等特征，而压阻信号可以反映人体与传感器之间的压力，可用于显示人体与传感器之间是否接触良好。

压电压阻原始信号

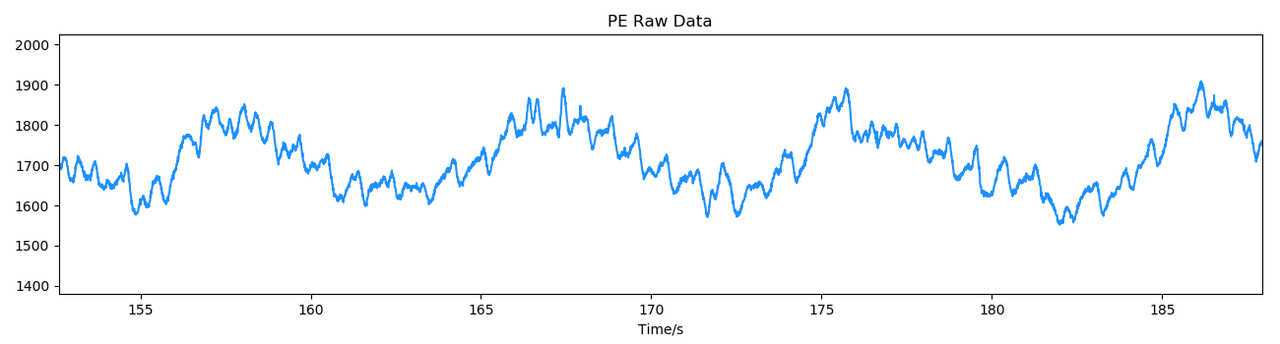

压电原始信号局部放大（可见清晰的脉搏波、呼吸波）
